2-дюймовый сварной пневматический клапан с диафрагмой для санитарных резервуаров 316l с пластиковым приводом
Описание:
Диафрагменные клапаны, управляемые вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для регулирования потока, а также для управления открытием/закрытием.
Диафрагменные клапаны лучше по характеристикам потока по сравнению с другими клапанами. Их легче чистить и лучше обрабатывать вещества с частицами.
Явление воздушного кармана редко встречается при регулировании потока.
Технические характеристики
|
Название продукта:
|
Пневматический клапан для дна резервуара с пластиковым приводом
|
|
Диафрагма
|
Одинарная диафрагма: прокладка из силикона/EPDM/FPM
Цельная клеевая диафрагма: PTFE+EPDM
Двухкомпонентная: PTFE+EPDM
Мини-тип: одинарная (EPDM/СИЛИКОН/FPM)
Двойная (PTFE+EPDM)
|
|
Макс. рабочая температура:
|
от -30°C до 130°C (в зависимости от диафрагмы)
|
|
Макс. рабочее давление:
|
от 6 бар до 8 бар (в зависимости от диафрагмы)
|
|
Корпус клапана
|
литой корпус или кованый корпус 1.4404/316L
|
|
Доступные размеры:
|
DN25-DN100, 1 дюйм - 4 дюйма
|
|
Доступные соединения:
|
Clamp / сварка / специальное соединение
|
|
Доступные стандарты:
|
3A /BPE / DIN / ISO / IDF
|
|
Управление:
|
Ручное, пневматическое
|
|
Доступная структура:
|
клапан для дна резервуара, клапан для дна резервуара с клапаном для отбора проб
|
|
Управление:
|
Интеллектуальный позиционер клапана / управление C-TOP / датчик положения
|
|
Сертификат:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Область применения:
|
Молочная промышленность, продукты питания, напитки, фармацевтика, косметика и т. д.
|
|
Детали упаковки
|
Пузырчатая упаковка для каждого клапана.
Внешняя упаковка - картонные коробки или фанерные ящики.
Или по запросу клиентов.
|
|
Детали доставки
|
Обычно в течение 20 дней после получения предоплаты T/T.
|
Различные конфигурации диафрагменного клапана
Пневматическое управление
1. Привод из нержавеющей стали

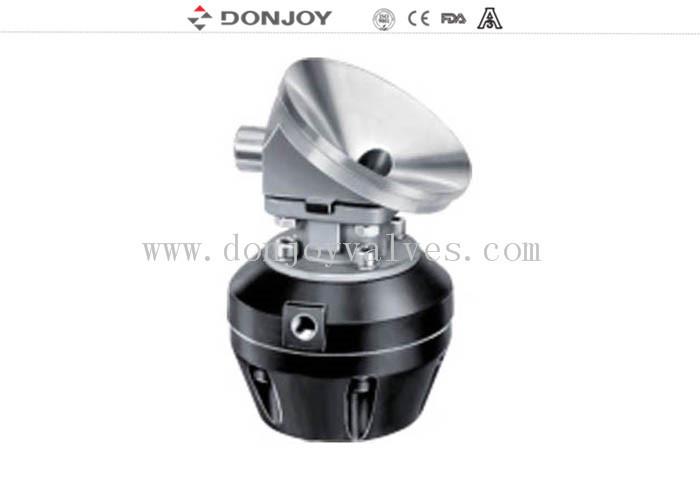

2. Пластиковый привод
3. Позиционер IL-TOP
4. Контроллер C-TOP
5. Датчик позиционера
Ручное управление

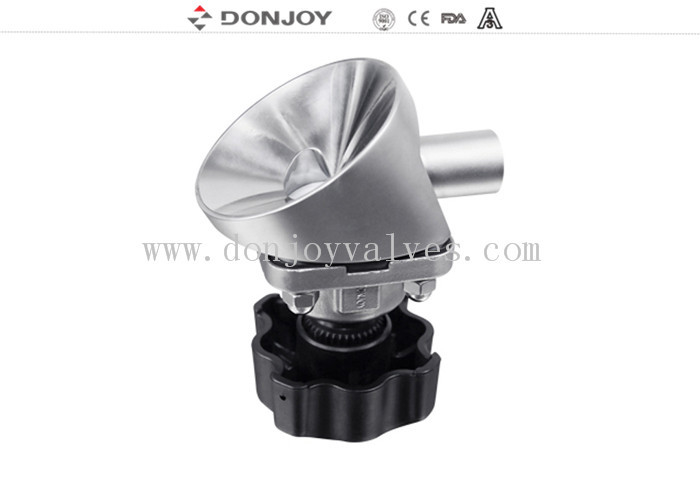

6. Пластиковая ручка
7. Ручка из нержавеющей стали
Материал корпуса клапана
8. Корпус: литье / ковка
Корпус клапана:
Кованый корпусзаготовка изготавливается из цельной заготовки из нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивается изменение формы заготовки путем экструзии, после ковки плотность корпуса выше, структура более однородна, нет песчаных отверстий и других примесей. Затем через обрабатывающий центр выполняется высокоточная обработка.
Литой корпусизготавливается по восковой модели, восковая модель проникает в керамику, чтобы вся поверхность восковой модели образовала слой прочной керамики. Расплавляют восковую модель, затем в расплав нержавеющей стали, после охлаждения сбивают внешний вид керамики, изготавливается заготовка корпуса. Размер литья очень точный, внешний вид гладкий, чистый и аккуратный.
Технические характеристики позиционера клапана:
Размер: 1"-4", DN20-DN100
Электропитание: DC 24V
Входной сигнал: 0/4-20 мА, 0-5/10 В (стандарт)
Обратная связь по выходу: 4-20 мА, 0-10 В (опция)
Шина: ШИНА DEVICE NET
Привод: пластик и нержавеющая сталь
степень защиты: IP67
Чертеж изделия
