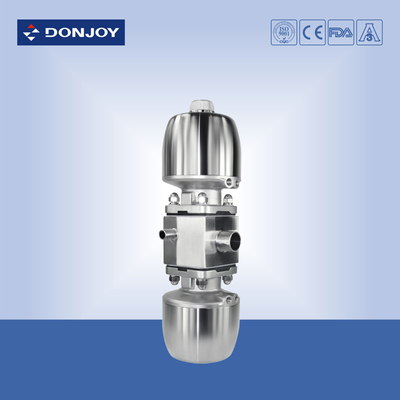

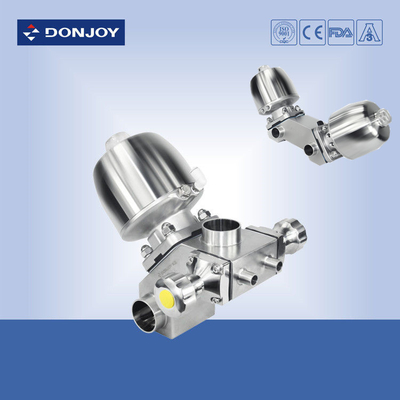

316L Многопортовый пневматический мембранный клапан с 6 портами и корпусом клапана с 5 отверстиями
Применение:
Мембранные клапаны, управляемые вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для регулирования потока, а также для управления открытием/закрытием.
Мембранные клапаны лучше по характеристикам потока по сравнению с другими клапанами. Их легче очищать и лучше обрабатывать вещества с частицами. Явление воздушных карманов редко встречается при регулировании потока.
Корпус клапана:
Кованый корпусзаготовка изготавливается из цельного куска нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивается изменение формы заготовки путем экструзии, после ковки плотность корпуса выше, структура более однородна, нет песчаных отверстий и других примесей. Затем через обрабатывающий центр выполняется высокоточная обработка.
Литой корпусизготавливается по восковой модели, восковая модель пропитывается керамикой, чтобы вся поверхность восковой формы образовала слой прочной керамики. Расплавляют восковую модель, затем вливают расплав нержавеющей стали, после охлаждения сбивают керамику, получается заготовка корпуса. Размер литья очень точный, внешний вид гладкий, чистый и аккуратный.
Корпус из круглого прокатавыбирает сверхчистые материалы, нарезает на квадратные заготовки непосредственно на оборудовании для резки с ЧПУ, на пятиосевом обрабатывающем центре с ЧПУ для прецизионной обработки.
Технические характеристики
|
Название продукта:
|
Многопроходный пневматический мембранный клапан из нержавеющей стали 316L
с контроллером привода из нержавеющей стали
|
|
Материал корпуса клапана:
|
корпус клапана из круглого проката 1.4404/316L
|
|
Макс. рабочая температура:
|
от -30 до 150 градусов C (в зависимости от мембраны)
|
|
Доступные размеры:
|
1/4” - 3/4”, DN6-DN15
|
|
Доступные соединения:
|
Clamp/сварка/резьба/специальное соединение
|
|
Доступные стандарты:
|
3A/BPE/DIN/ISO/IDF
|
|
Режим работы:
|
Пневматическое управление
|
|
Специальный состав:
|
многопроходная структура
|
|
Структура:
|

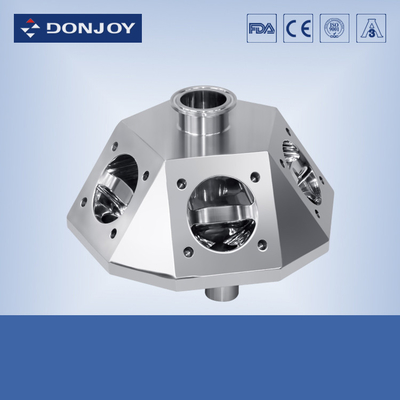

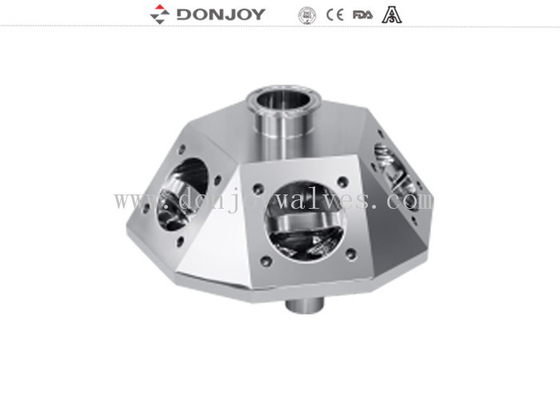

Корпус клапана из круглого проката с несколькими портами.
|
|
Доступная структура:
|
Прямой, тройник, U-образный, донный бак
|
|
Управление:
|
Интеллектуальный позиционер клапана / управление C-TOP / датчик положения
|
|
Сертификат:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Область применения:
|
Молочная промышленность, продукты питания, напитки, фармацевтика, косметика и т. д.
|
|
Детали упаковки:
|
Пузырчатая упаковка для каждого клапана. Внешняя упаковка - картонные коробки или фанерные ящики. Или по запросу заказчика.
|
|
Детали доставки:
|
Обычно в течение 20 дней после получения предоплаты T/T.
|
Описание

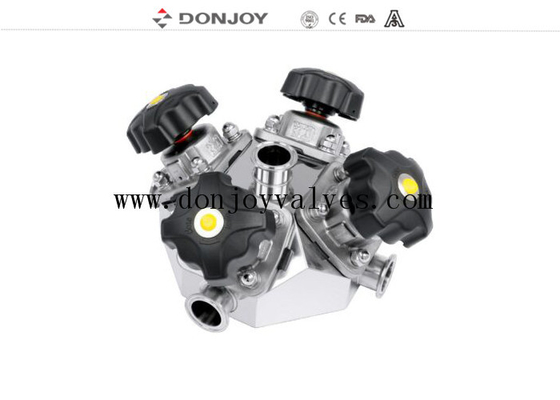

Различные конфигурации мембранного клапана
1. Мембранный клапан с позиционером/контроллером процесса (IL-TOP)
2. Мембранный клапан с блоком управления (C-Top)
3. Регулятор положения клапана
4. Привод из нержавеющей стали
5. Пластиковый привод
6. Корпус: литой / кованый / корпус клапана из круглого проката
Детали упаковки
Пузырчатая упаковка для каждого клапана.
Внешняя упаковка - картонные коробки или фанерные ящики.
Или по запросу заказчика.
Детали доставки
Обычно в течение 20 дней после получения предоплаты T/T.
Корпус клапана
Пожалуйста, ознакомьтесь с подробной информацией ниже о корпусе мембранного клапана.
