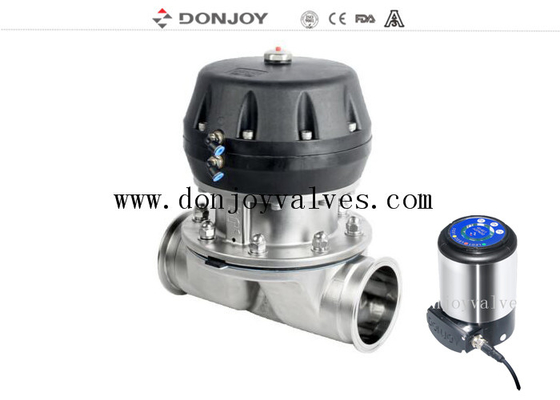

Пропорциональный санитарный диафрагматический клапан с прямым соединением

Санитарный пропорциональный диафрагменный клапан с прямым подключением

Тег
Санитарный диафрагменный клапан с пластиковым пневматическим приводом
Многофункциональный пневматический диафрагменный клапан
Пневматический диафрагменный клапан с цилиндром двойного действия


Технические характеристики


 Различные конфигурации диафрагменного клапана

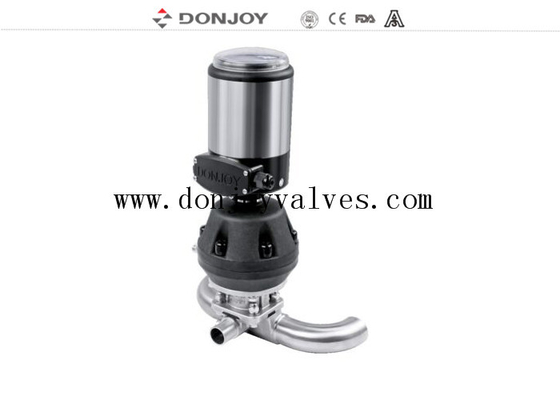

1.      Диафрагменный клапан с позиционером/контроллером процесса (IL-TOP)

2.      Диафрагменный клапан с блоком управления (C-Top)

3.      Регулятор положения клапана

4.      Модуль датчика положения

5.      Пластиковая ручка

6.      Ручка из нержавеющей стали

7.      Привод из нержавеющей стали

8.      Электрический диафрагменный клапан

9.      Пластиковый привод

10.    Корпус: литье / ковка

Корпус клапана:
Кованый корпусзаготовка проходит через цельную заготовку из нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивается, путем экструзии, изменение формы заготовки, после ковки плотность корпуса выше, структура более однородна, нет песчаных отверстий и других примесей. Затем через обрабатывающий центр выполняется высокоточная обработка.

Литой корпусизготавливается по восковой модели, восковая модель проникает в керамику, чтобы вся поверхность восковой формы образовала слой прочной керамики. Расплавляют восковую форму, затем в расплав нержавеющей стали, после охлаждения сбивают внешний вид керамики, изготавливается заготовка корпуса. Размер литья очень точный, внешний вид гладкий, чистый и аккуратный.

Прокладка диафрагменного клапана
1. EPDM/Силикон
2. EPDM+PTFE Клеевой
3. EPDM/EPDM Отдельный

Сертификат диафрагменного клапана

1. Все синтетические смолы и добавки соответствуют сертификации FDA.

2. Химический состав материала, физические свойства и процесс производства задокументированы.

3. Соответствие 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Принципы работы

1. Диафрагма обеспечивает уплотнение корпуса, а также уплотнение седла. Нет путей во внешнюю среду, поэтому он подходит для асептических процессов

2. Когда клапан закрыт, нажимная подушка, которая поддерживает диафрагму, перемещается к уплотнительной поверхности на корпусе. Когда нажимная пластина перемещается, диафрагма изгибается и прижимается к области седла в центре корпуса, таким образом, перекрывая путь потока через корпус.

3. Взаимосвязь корпуса с нажимной пластиной предотвращает чрезмерное сжатие диафрагмы

4. Клапан может управляться вручную и пневматически с помощью электромагнитных клапанов

Применение:

Диафрагменные клапаны, управляемые вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.

Клапан отлично подходит для регулирования потока, а также для управления открытием/закрытием.

Диафрагменные клапаны лучше по характеристикам потока по сравнению с другими клапанами. Их легче чистить и лучше обрабатывать вещество с частицами. Явление воздушного кармана редко встречается при применении регулирования потока.

Комбинация многопортового диафрагменного клапана

Конфигурация SPA и конфигурация GMP

Чертежи изделий


Шероховатость поверхности Ra

Тег: санитарные клапаны, фармацевтический клапан, диафрагменный клапан
