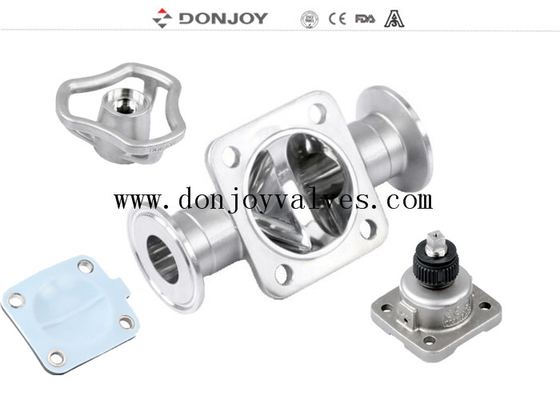

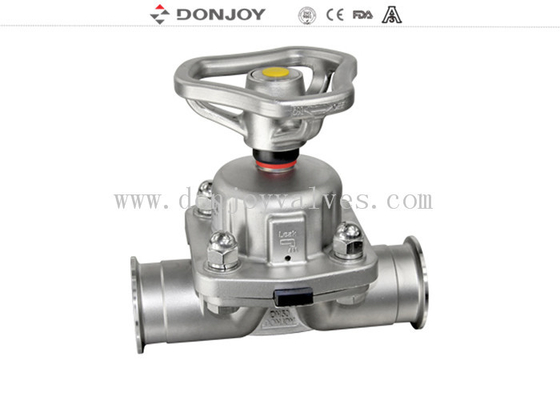

SS316L Аптечный санитарный диафрагматический клапан с ручкой SS

SS316L Фармацевтический диафрагменный клапан с ручкой из нержавеющей стали и мембраной FDA

Технические характеристики

Описание

Различные конфигурации диафрагменного клапана

1. Диафрагменный клапан с позиционером/контроллером процесса (IL-TOP)

2. Диафрагменный клапан с блоком управления (C-Top)

3. Регулятор положения клапана

4. Модуль датчика положения

5. Пластиковая ручка

6. Ручка из нержавеющей стали

7. Актюатор из нержавеющей стали

Корпус клапана:
Кованый корпусзаготовка проходит через цельный слиток нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивается изменение формы заготовки путем экструзии, после ковки плотность корпуса выше, структура более однородна, нет песчаных отверстий и других примесей. Затем через обрабатывающий центр выполняется высокоточная обработка.

Литой корпусизготавливается по восковой модели, восковая модель пропитывается керамикой, чтобы вся поверхность восковой модели образовала слой прочной керамики. Расплавляют восковую модель, затем в расплав нержавеющей стали, после охлаждения сбивают керамику, получается заготовка корпуса. Размер литья очень точный, внешний вид гладкий, чистый и аккуратный.

Принципы работы

1. Диафрагма обеспечивает уплотнение корпуса, а также уплотнение седла. Нет путей во внешнюю среду, поэтому он подходит для асептических процессов

2. Когда клапан закрыт, нажимная пластина, которая поддерживает диафрагму, перемещается к уплотнительной поверхности на корпусе. Когда нажимная пластина перемещается, диафрагма изгибается и прижимается к области седла в центре корпуса, таким образом перекрывая путь потока через корпус.

3. Взаимосвязь корпуса с нажимной пластиной предотвращает чрезмерное сжатие диафрагмы

4. Клапан может управляться вручную и пневматически с помощью электромагнитных клапанов

Чертеж

Сертификат диафрагменного клапана

1. Все синтетические смолы и добавки соответствуют сертификации FDA.

2. Химический состав материала, физические свойства и производственный процесс задокументированы.

3. Соответствие 3-a

4. CE-PED/97/23/EC

5. EN 10204-3.1

Применение:

Диафрагменные клапаны, управляемые вручную или пневматически, специально разработаны для использования в гигиенических и асептических процессах в фармацевтической промышленности.

Клапан отлично подходит для регулирования потока, а также для управления открытием/закрытием.

Диафрагменные клапаны лучше по характеристикам потока по сравнению с другими клапанами. Их легче очищать и лучше обрабатывать вещества с частицами. Явление воздушного кармана редко встречается при применении регулирования потока.

Комбинация многопортового диафрагменного клапана

Конфигурация SPA и конфигурация GMP

Тег: санитарные клапаны, фармацевтический клапан, диафрагменный клапан
