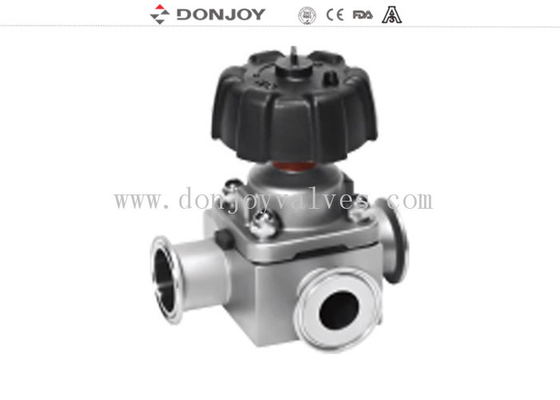

3-ходовой санитарный диафрагменный клапан из нержавеющей стали 316L для фармацевтикигигиенический процесс
Технические характеристики
|
Название продукта:
|
3-ходовой диафрагменный клапан
|
|
Материал корпуса клапана:
|
SS316L
|
|
Материал уплотнения:
|
Одиночная силиконовая прокладка / Клеевой PTFE+EPDM / Двухкомпонентный PTFE+EPDM
|
|
Максимальное рабочее давление:
|
10 бар
|
|
Максимальная рабочая температура:
|
150 градусов Цельсия
|
|
Доступные размеры:
|
1”–4”, DN25-DN100
|
|
Доступные соединения:
|
Clamp/сварка/резьба/специальное соединение
|
|
Управление:
|
Ручное, пневматическое
|
|
Управление:
|
Интеллектуальный позиционер клапана / управление C-TOP / датчик положения
|
|
Сертификат:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Область применения:
|
Молочная промышленность, продукты питания, напитки, фармацевтика, косметика и т. д.
|
|
Структура GMP:
|
G1.1 / G1.2 / G2.1 / G2.2
|
|
Структура SAP:
|
S1.1 / S1.2 / S2.1 / S2.2
|
Применение
Диафрагменные клапаны, независимо от того, управляются ли они вручную или пневматически, специализированы для использования в санитарных и асептических процессах в фармацевтической промышленности.
Клапан отлично подходит для регулирования потока, а также для включения/выключения.
По сравнению с другими клапанами, диафрагменный клапан легче очищать. Он может лучше обрабатывать материал с частицами. И явление кавитации меньше, чем раньше, при регулировании потока.
Стандарт
3A / BPE / DIN / ISO / IDF
Доступная структура
Прямой, тройник, U-образный, нижний бак
Описание
Различные конфигурации диафрагменного клапана
1. Диафрагменный клапан с позиционером / контроллером процесса (IL-TOP)
2. Диафрагменный клапан с блоком управления (C - Top)
3. Регулятор положения клапана
4. Модуль датчика положения
5. Пластиковая ручка
6. Ручка из нержавеющей стали
7. Актюатор из нержавеющей стали
8. Электрический диафрагменный клапан
9. Пластиковый актюатор
10. Корпус: литье / ковка
Корпус клапана:
Кованый корпусзаготовка проходит через цельную заготовку из нержавеющей стали, в процессе ковки, наряду с высокотемпературной ковкой, обеспечивает, посредством экструзии, изменение формы заготовки, посредством ковки после повышения плотности корпуса, структура более однородна, без песчаных отверстий и других примесей. Затем через обрабатывающий центр выполняется высокоточная обработка.
Литой корпусизготавливается по восковой модели, восковая модель проникает в керамику, чтобы вся поверхность восковой формы образовала слой прочной керамики. Расплавляют восковую модель, затем в расплавленный раствор нержавеющей стали, после охлаждения сбивают внешний вид керамики, изготавливается заготовка корпуса. Размер литья очень точный, внешний вид гладкий, чистый и аккуратный.
Диафрагма:
Одиночное уплотнение: для EPDM температурный диапазон составляет около -10–120 градусов, и он подходит для использования в вакуумной среде
EPDM+PTFE (клеевой): температура такая же, как и у одиночного уплотнения, но для диафрагмы из PTFE с высокой химической стойкостью, высокой стабильностью, хорошей гибкостью, длительным сроком службы, высокой герметичностью, отсутствием холодной дегенерации. Его также можно использовать для системы паровой дезинфекции.
EPDM+PTFE (отдельный), максимальная температура может выдерживать 150 градусов и может работать в плохих условиях
И когда вы запросили расценки и не указали запрос, мы предоставим EPDM+PTFE (клеевой)
Об обработке: если механическая полировка: Ra около 0,3 мкм, если электрополировка: Ra около 0,25 мкм. Также может быть в соответствии с запросом клиента
Преимущество нашей прокладки
1. Корпус клапана и конструкция диафрагмы имеют ограниченный набор втулок, которые можно собрать без специалистов
2. Приподнятая часть спроектирована между корпусом клапана и диафрагмой, чтобы предотвратить риск остатков
3. Ручной диафрагменный клапан разработан с функцией ограничения, чтобы предотвратить повреждение диафрагмы из-за разных моментов затяжки
4. Полностью обезжиренный клапан (чистый и может использоваться без очистки)
5. Ручной, пневматический, электрический, взаимозаменяемый без специальных инструментов и специалистов
6. У нас есть сертификат 3A, CE, FDA. И прокладка импортируется из Дании.
7. Длительный срок службы, посредством испытаний он может работать около 3 миллионов раз

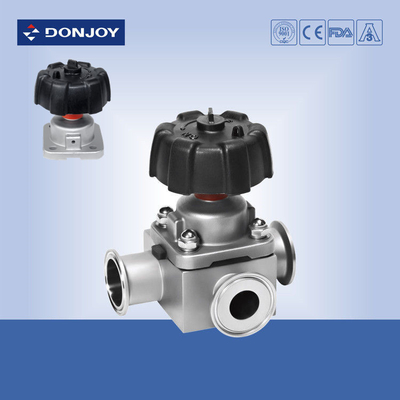

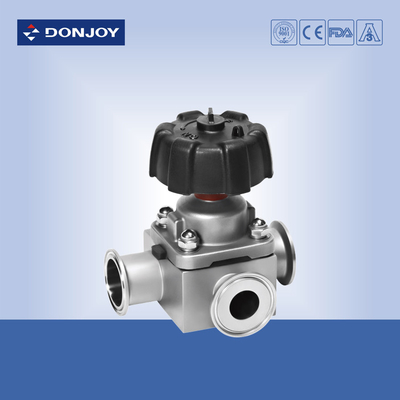

Отображение продукта
