Место происхождения:
Китай
Фирменное наименование:
DONJOY
Сертификация:
CE,3A,FDA
Номер модели:
IL-TOP-S
свяжитесь мы
Видео
Видео
Видео

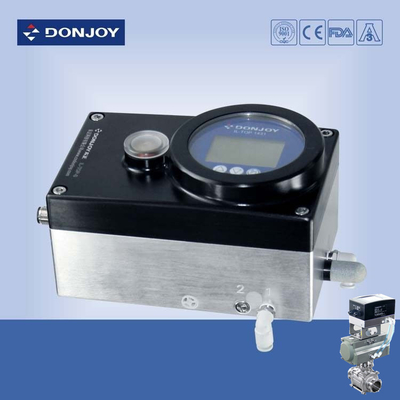

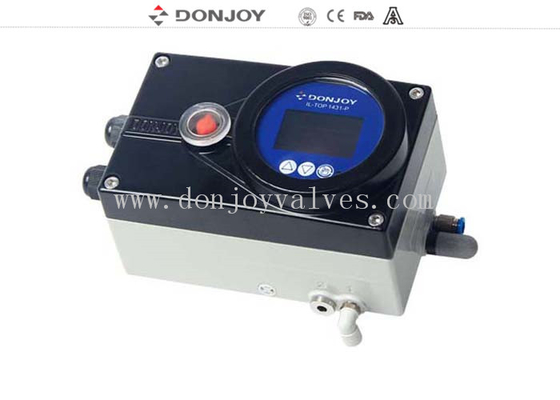

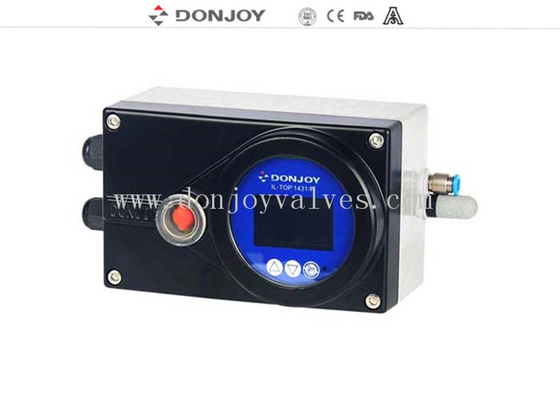

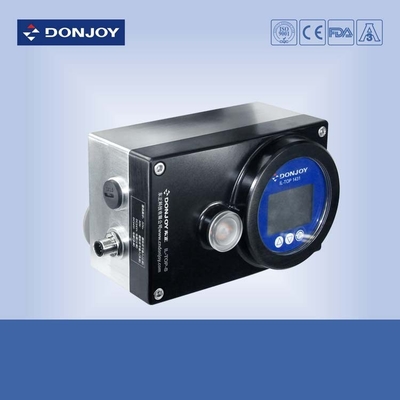

Пневматический позиционирующий клапан 0/4-20mA до 0-5/10V входа сигнала
Спецификация
| Наименование продукта | Интеллектуальный позиционирующий клапан квадратного типа |
| Сила | DC.24V |
| Рабочее давление | 10 бар |
| Пневматическое давление | 4-7 бар |
| Материал | SS304 / 316 |
| Рабочая температура | -10°C ~ 130°C (-10°C ~ 150°C для клапана углового сиденья и клапана глобуса) |
| Уровень защиты | IP67 |
| Стандартная функция | Входный сигнал 0/4-20mA до 0-5/10V |
| Факультативная функция | 0/4-20mA, 0-5/10V выход обратной связи по положению |
| Факультативная функция | Устройство сети, но управление |
| Интерфейс работы |
ЖК-дисплей |
| Особенность | Интеллектуальное позиционирование |
| Подробная информация о поставке | Обычно в течение 20 дней после получения T / T залог. |
Функциональная особенность
Сертификация защиты от взрывов: EXD II BT4
Уровень защиты: IP67
Входный сигнал: 0-4/20mA, 0-5/10V
Отзывный сигнал: 0-4/20mA, 0-5/10V
Протокол BUS: DEVICE NET BUS
Техническая характеристика
Управление может быть использовано как позиционирующее устройство или контроллер процесса.
В качестве позиционирующего устройства он мог устанавливать положение клапана в соответствии с точкой установки.
В качестве контроллера процесса MPU будет получать сигнал от управления путем сравнения значения положения клапана с фактическим положением клапана с помощью алгоритма управления PIC,контроллер процесса будет управлять клапаном к точному целевому позиционирующему клапана.
Контроллер состоит из MPU, блока обнаружения посредством управления сигналом, детектора положения, ЖК-дисплея, клавиатуры и пьезоэлектрического клапана и т.д.

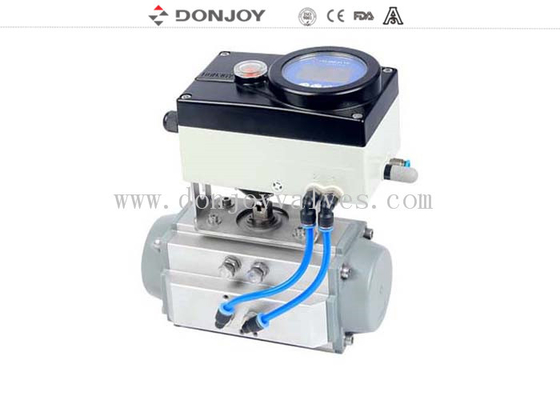

Установка
Могли бы быть предложены приводы углового движения, такие как клапан бабочки, шаровый клапан и клапаны и т.д.
Спецификация: 1 дюйм - 12 дюймов, DN25 - DN200
Информация о заказе
Контроллер IL-TOP-S Square
| Модель | Особенность | Обратная связь позиции | Описание |
| IL-TOP-S-001-M | Позиционировщик + управление процессом | 4-20mA/0-5/10V | Однодействующие |
| IL-TOP-S-002-M | Позиционировщик + управление процессом | 4-20mA/0-5/10V | Двойной эффект |
| IL-TOP-S-001 | Позиционировщик + управление процессом | Нет | Однодействующие |
| IL-TOP-S-002 | Позиционировщик + управление процессом | Нет | Двойной эффект |
| IL-TOP-S-001-BUS | Установщик позиции + управление процессом + BUS | Однодействующий + BUS | |
| IL-TOP-S-002-BUS | Установщик позиции + управление процессом + BUS | Двухдействующий + BUS |
Квадратный контроллер IL-TOP-S (защита от взрывов: EXD II BT4)
| Модель | Особенность | Обратная связь позиции | Описание |
| IL-TOP-S-001-M-EX | Позиционировщик + управление процессом | 4-20mA/0-5/10V | Однодействующие - уровни взрывов |
| IL-TOP-S-002-M-EX | Позиционировщик + управление процессом | 4-20mA/0-5/10V | Двойной эффект - уровень взрыва |
| IL-TOP-S-001-EX | Позиционировщик + управление процессом | Нет | Однодействующие - уровни взрывов |
| IL-TOP-S-002-EX | Позиционировщик + управление процессом | Нет | Двойной эффект - уровень взрыва |
| IL-TOP-S-001-BUS-EX | Установщик позиции + управление процессом + BUS | Однодействующий, BUS - защита от взрывов | |
| IL-TOP-S-002-BUS-EX | Установщик позиции + управление процессом + BUS | Двухдействующая система BUS - защита от взрывов |
Тэг: Позиционер, головка управления. Пропорциональное регулирование
