1.5 INCH высококачественные клапаны для бабочек из нержавеющей стали 316l с ISO5211

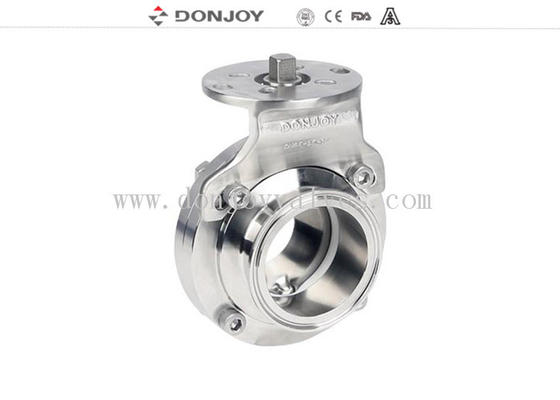

1.5-дюймовые высококачественные бабочковые клапаны из нержавеющей стали с кронштейном ISO5211

Технические характеристики
Макс. давление: 10 бар (DN25-DN100), 8 бар (DN125-DN150), 5 бар (DN200-DN300)
Мин. давление: 0,2 бар
Рабочая температура: от -10°C до +120°C (EPDM)

Спецификация

Дизайн и особенности
Компактный и прочный дизайн
Доступные размеры DN25-DN250 (1/2"-10")
Многопозиционная рукоятка подходит для DN100/4"
Тяговая рукоятка подходит для DN25-DN300 (1/2"-12") PED97/23EC FDA.177.2600
Корпус клапана может быть изменен с любым типом соединения

Соединение
Хомутное, сварное и резьбовое и т. д.
Стандарт: RTJ, ISO, ISO1127, IDF, INCH, SMS, DIN, BPE...
Применение: Используется в пищевой, фармацевтической и химической промышленности.

Детали упаковки
Пузырчатая упаковка для каждого клапана.
Внешняя упаковка - картонные коробки или фанерные ящики.
Или по запросу клиентов.

Детали доставки
Обычно в течение 20 дней после получения предоплаты T/T.

Рабочий крутящий момент (Нм)

Различные рукоятки
1. Многопозиционная рукоятка (нержавеющая сталь)
2. Многопозиционная рукоятка (синий пластик)
3. Тяговая рукоятка
4. Рукоятка точной настройки
5. Электрический бабочковый клапан
6. Пневматический бабочковый клапан (с C-top, позиционером, датчиком...)

Технические данные рукоятки

Размер		L1	L2	B
DN10-DN40	0.5-1.5”	126	20.2	8
DN50	2”	133	22.2	10
DN65	2.5-3”	144	22.2	10
DN80-DN100	3.5-4”	160	22.2	11
DN125-DN150	5-6”	220	30.2	14
DN200-DN300	8-12”	284	30.2	14























Размер		L1	L2	B
DN10-DN40	0.5-1.5”	164	20.2	8
DN50-DN65	2”-3”	164	22.2	10
DN80-DN100	3.5-4”	164	22.2	11



















Размер		L1	L2	B
DN10-DN40	0.5-1.5”	166	20.2	8
DN50-DN65	2”-3”	166	22.2	10
DN80-DN100	3.5-4”	166	22.2	11
DN125-DN150	5”-6”	166	30.2	14
